[TUTO] Changer l’éclairage de son autoradio Renault

Dans cet article nous verrons comment remplacer l’éclairage orange de votre autoradio Renault par quelque chose de plus récent comme du blanc par exemple

Introduction

Cet article est dans la continuité de celui sur le changement de l’éclairage du bloc de chauffage d’une Clio 2 ou encore celui sur le changement des leds du compteur sur Clio 2.

Difficulté

3/5 pour le changement des leds d'un autoradio Renault

Si vous savez utiliser un fer à souder vous ne rencontrerez pas de réelles difficultés.

Les outils nécessaires

  • Un tournevis Torx T10
  • Un tournevis Torx T8
  • Un fer à souder avec panne fine
  • De l’étain
  • Un tournevis plat

Le consommable

  • 13 leds PLCC2

Dans mon cas j’ai fait le choix de passer les boutons en blanc sauf les boutons power et eject qui seront rouges tout comme la trappe du lecteur CD.

Je vous recommande de prendre plus de leds qu’il ne vous en faut. En effet il se peut qu’une led soit morte ou que vous l’abîmiez pendant sa manipulation.

Préparation de l’autoradio

Mise en garde : Avant de débrancher votre autoradio assurez-vous d’avoir son code. Celui-ci vous sera demandé au moment de rebrancher l’autoradio afin de le rendre utilisable.

La première étape consiste à retirer le système de fixation de l’autoradio. De chaque côté il y a une vis Torx qu’il faut dévisser et qui vous permettra de retirer la petite plaque en métal servant de fixation.

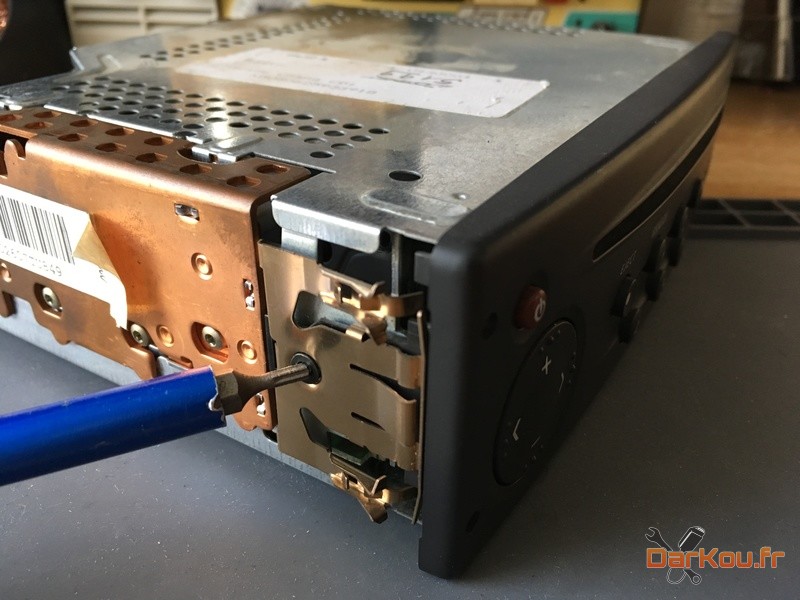

retrait des agrafes de l'autoradio

Vous devez également retirer les 2 carters (supérieur et inférieur). Avec un tournevis plat faites levier tout le tour de ceux-ci pour les sortir.

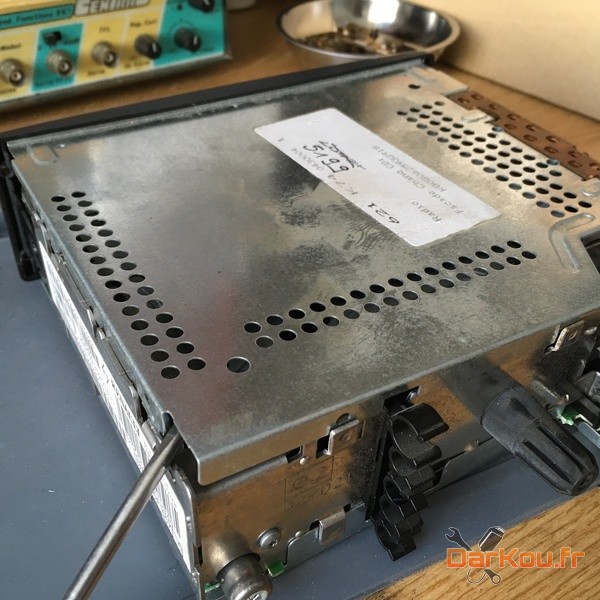

carter supérieur de l'autoradio

Maintenant vous apercevez les clips de fixation de la façade. Délicatement avec un tournevis libérez-les. Il y en a 2 dessus et 2 dessous. Vous pouvez maintenant sortir la façade.

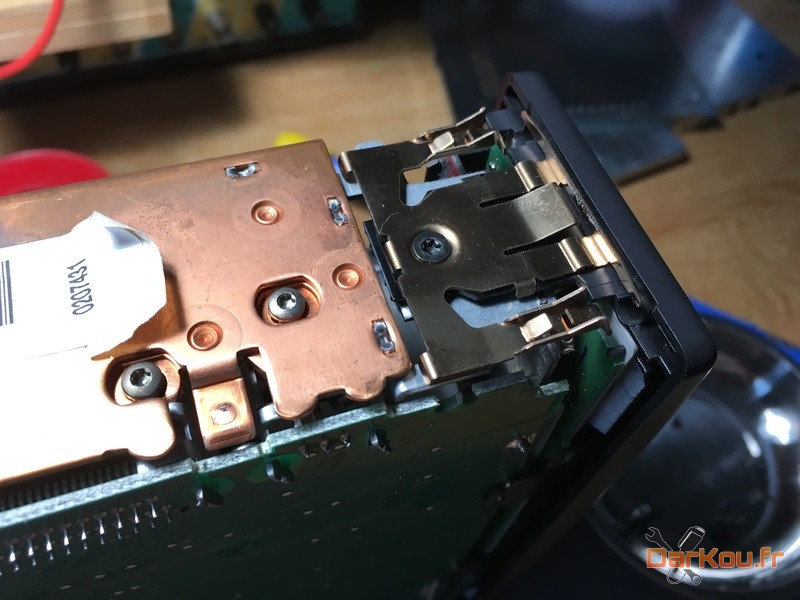

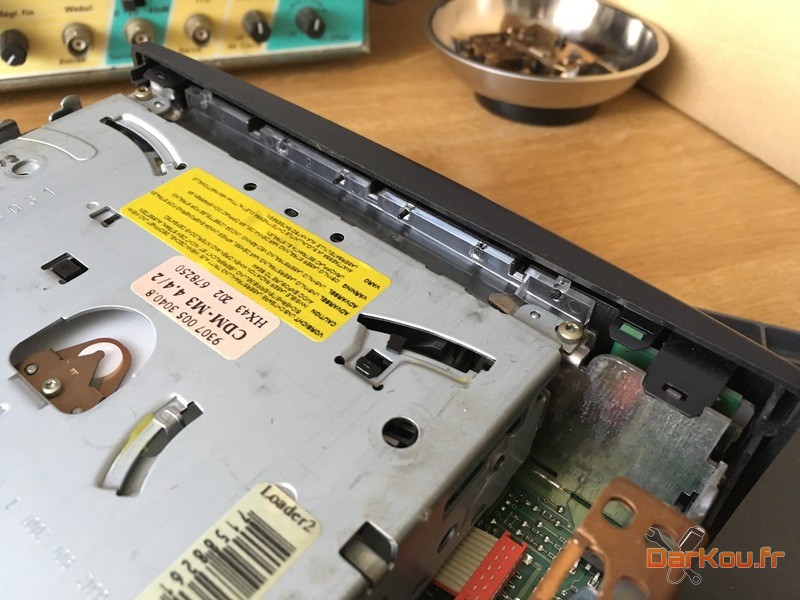

clip de façade de l'autoradio (1/2)
clip de façade de l'autoradio (2/2)

Afin d’accéder aux leds vous devez dévissser les vis Torx signalées sur la photo suivante.

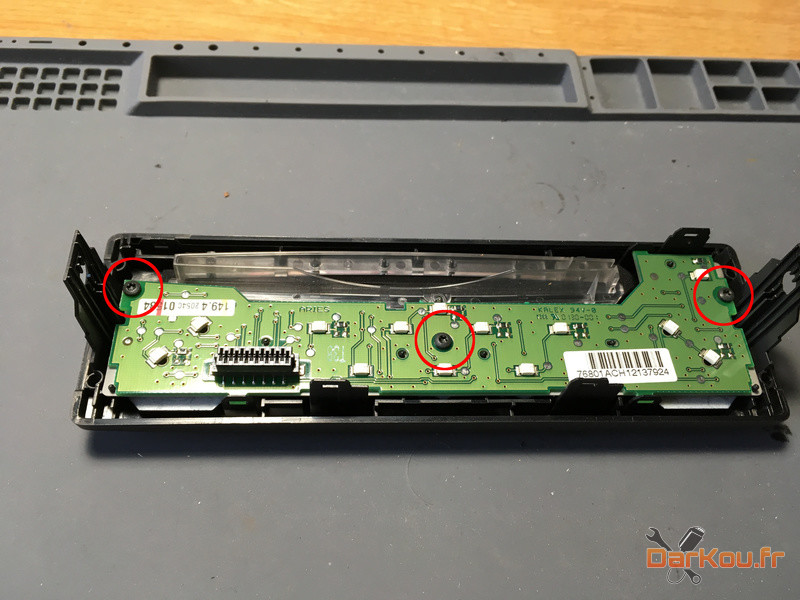

vis de façade de l'autoradio

Dernière étape avant d’accéder aux leds, extraire le circuit de la façade, comme précédemment vous devez le déclipser, attention à ne rien casser.

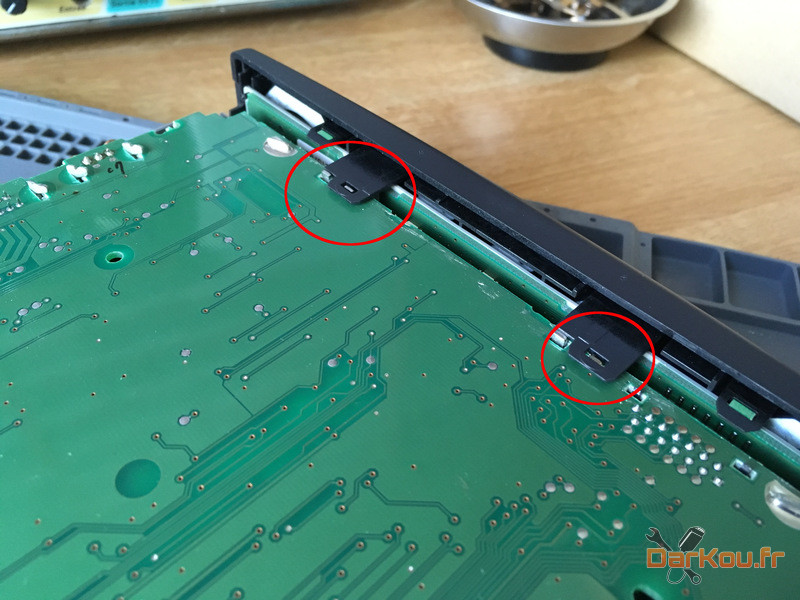

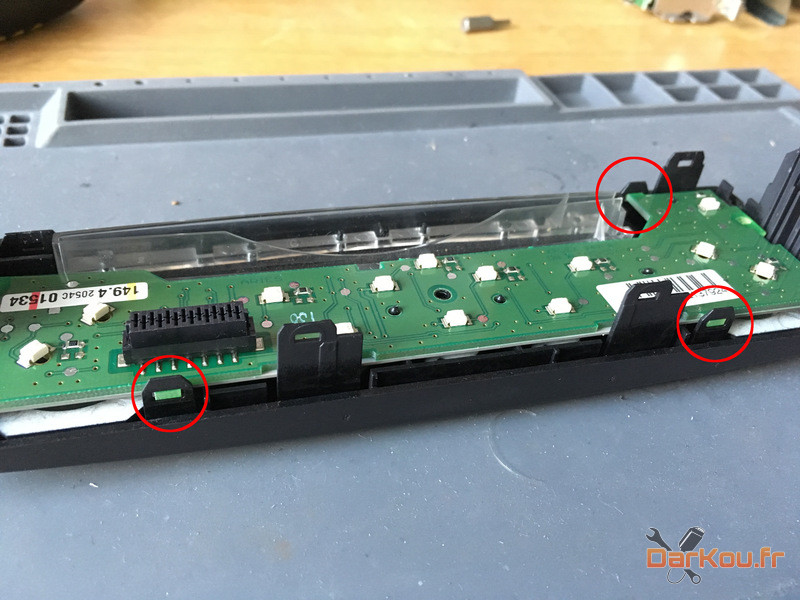

clip du CI de l'autoradio

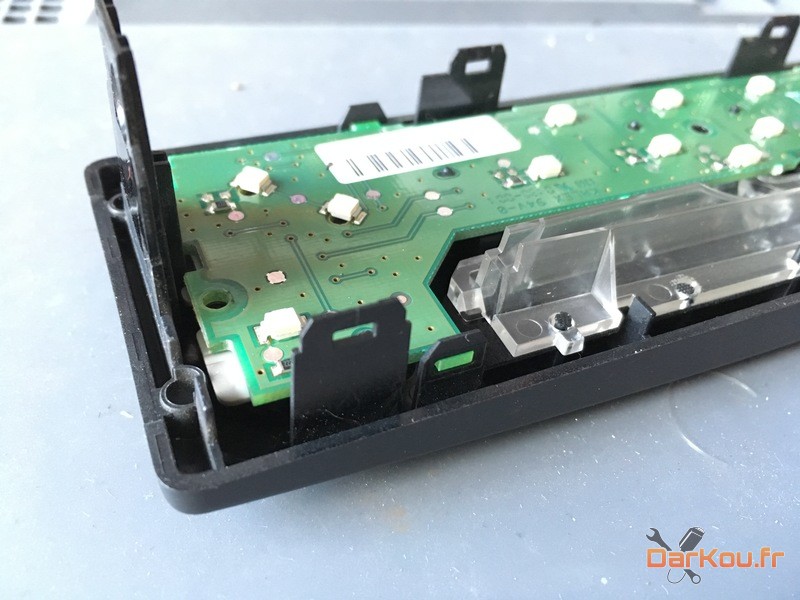

zoom sur un clip de l'autoradio

Changement des leds

Maintenant que votre circuit est accessible vous allez pouvoir effectuer le changement des leds.

Sur la photo suivante je vous ai repéré les différentes leds à changer ainsi que leur polarité (je vous conseille quand même de vérifier sur votre circuit qu’il n’y ait pas de différence).

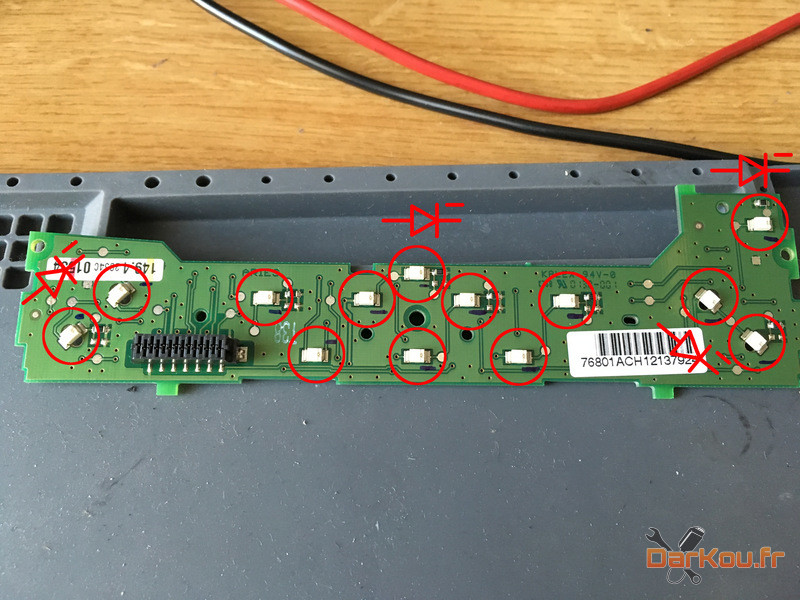

Emplacement et sens des leds de l'autoradio

Je vous conseille de tester chaque led avant de les souder, il peut arriver que vous ayez une ou deux leds de mortes (surtout si vous les prenez sur un célèbre site chinois comme moi). Cela permet également de vérifier la polarité de vos leds.

Un autre conseil que je peux vous donner est de tester chaque led une fois soudée pour être sûr que vous l’avez mise dans le bon sens et que vous ne l’avez pas trop martyrisée pendant la brasure.

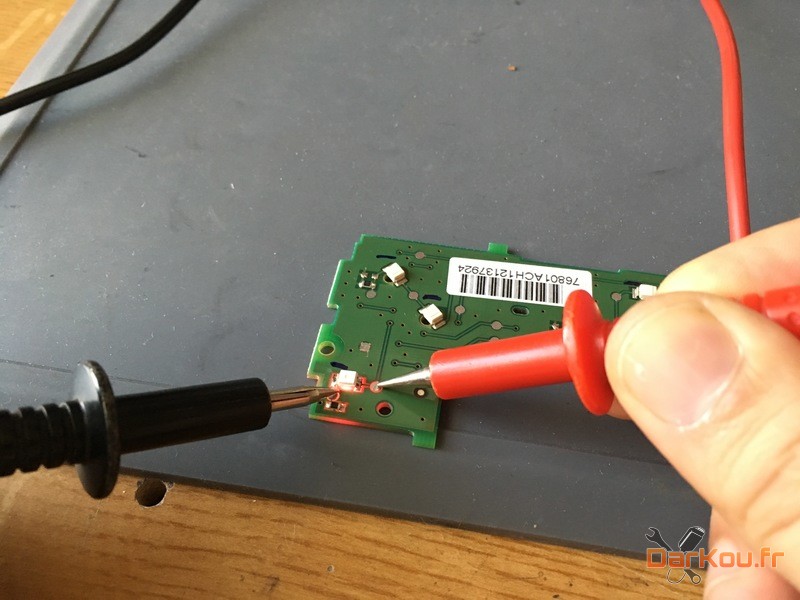

test d'une led une fois soudée sur le circuit de l'autoradio

Une fois l’ensemble des leds changées vous pouvez à nouveau vérifier que tout fonctionne correctement.

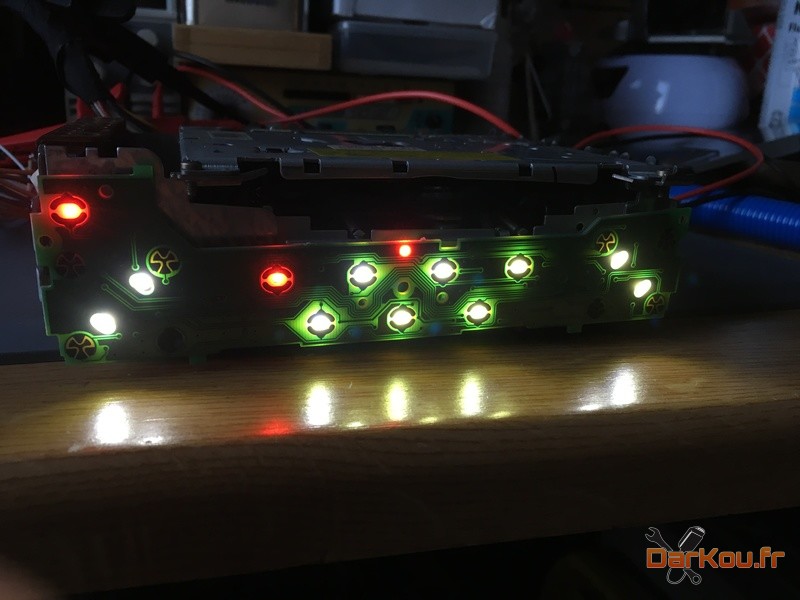

test final du rendu sur l'autoradio

Remontage

Pour le remontage il suffit de reprendre la préparation mais cette fois-ci en sens inverse.

Commencez par clipser le circuit sur la façade, attention à ce que les boutons soient bien placés.

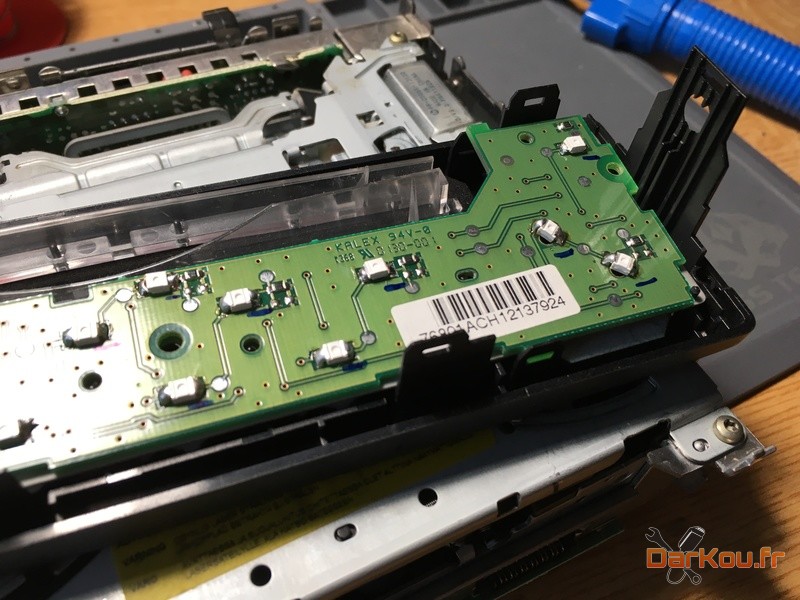

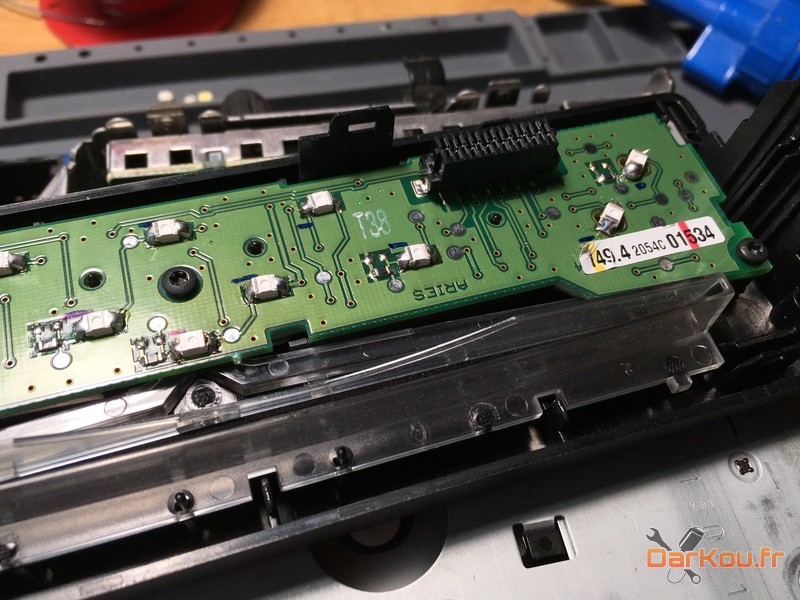

remise en place du CI de l'autoradio

Revissez ensuite le circuit sur la façade.

remise des vis du CI de l'autoradio

Vous pouvez alors remettre en place la façade sur l’autoradio et revisser le tout (avec les 2 plaques de fixations).

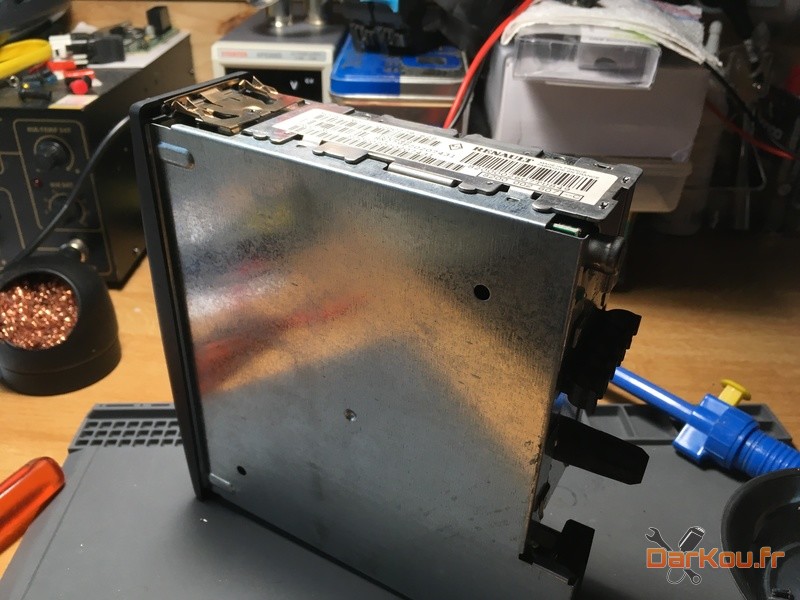

mise en place des agrafes de l'autoradio

Enfin remontez les carters de protection inférieur et supérieur.

mise en place du carter inférieur de l'autoradio

Et pour finir une petite photo du rendu final ! :-p

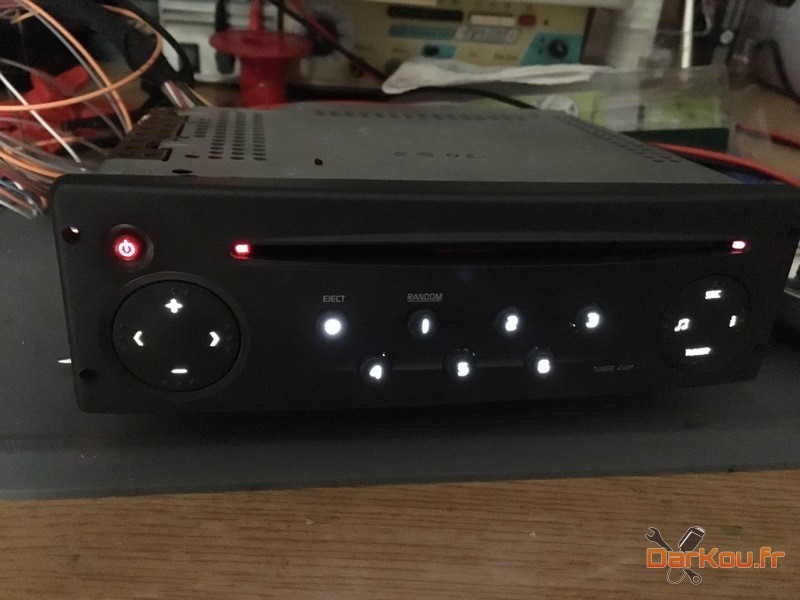

Rendu final de l'autoradio
