[TUTO] Distribution sur Clio 1.2 16V (D4F722)

Dans ce premier tutoriel je vais tenter de vous expliquer comment, avec Mateo, on s’y est pris pour faire la distribution sur mon Phénix.

Je m’en faisait tout une idée puis au final… si on est rigoureux c’est… simple…

Pièces à changer

  • Pompe à eau (référence : 77 01 478 923)
  • Courroie de distribution (référence : 82 00 106 085)
  • Galet tendeur de distribution (référence : 82 00 704 394)
  • Écrou du galet tendeur (référence : 77 03 033 155)
  • Vis de vilo [factultatif] (référence : 82 00 646 632)
  • Courroie d’accessoire pour l’alternateur (référence : 82 00 830 182) (marque 3PK 740 mais… j’avais une 3PK 751 sur mon bloc… )
  • Courroie d’accessoire pour le compresseur de clim (référence : 82 00 830 190)
  • Galet tendeur pour la courroie du compresseur (référence : 82 00 875 156)
  • Collier pour la durite inférieure du radiateur [facultatif] (référence : 77 03 083 430)
  • Vis de purge [facultatif] (référence : 77 00 518 589)

Les pièces

Préparer la voiture

Commencez par lever la voiture (juste l’avant droit ça suffit). N’oubliez pas de mettre une chandelle… pensez à vous ^^.

Distribution sur Clio 1.2 16V (D4F722) Distribution sur Clio 1.2 16V (D4F722)

On fait ensuite sauter le pare-boue.

Placez un cric sous le moteur afin de pouvoir soutenir celui-ci une fois le support moteur côté distri déposé.

Distribution sur Clio 1.2 16V (D4F722)

Commencez par retirer la goulotte de remplissage d’huile du moteur (une simple vis à retirer). Ceci nous laissera plus d’accès pour le reste des opérations.

On peut alors retirer le support moteur, dans notre cas on a juste retiré les 3 vis coté moteur et les 2 vis coté chassis en commençant par le coté chassis :)

Distribution sur Clio 1.2 16V (D4F722)

On peut piger le moteur. Pour se faire prenez un simple forêt de 8 (ou achetez l’outil qui va bien) que l’on fait passer dans un petit trou situé sous le démarreur. Si vous êtes à 2 c’est mieux, une personne fait tourner le vilo pendant que l’autre essaie de trouver le trou.

Une fois pigé on obtient ceci :) .

Distribution sur Clio 1.2 16V (D4F722)

Démontage des accessoires

Afin de pouvoir accéder à la distri il nous faut retirer les 2 courroies d’accessoires ainsi que la poulie du vilo.

La première courroie à tomber et celle du compresseur de clim. Il nous faut une Torx de 50 mâle. Par manque de place on a utilisé une douille T50 montée sur une clé à oeil de 8.

Distribution sur Clio 1.2 16V (D4F722)

Le galet et sa vis encore en place :

Distribution sur Clio 1.2 16V (D4F722)

Une fois retiré :

Distribution sur Clio 1.2 16V (D4F722)

On peut alors retirer la courroie.

Pour retirer la courroie d’alternateur il faut défaire entièrement la vis de tension située sur l’alternateur. On peut l’apercevoir sur cette photo derrière la courroie sur le haut.

Distribution sur Clio 1.2 16V (D4F722)

Il faut aussi dévisser, pas totalement, juste afin de donner du jeux, la vis inférieure de l’alternateur.

Sur la photo elle est située sous la prise de l’alternateur.

Une fois fait vous pouvez faire basculer l’alternateur vers le moteur afin de détendre la courroie et ainsi la retirer.

Vérification du positionnement de la pige

La pige peut être mise dans 2 encoches étant opposée l’une de l’autre de 180°.

Pour être sur que nous avons mis la pige dans la bonne encoche (perso nous c’était bon du premier coup :fier: ) il va falloir retirer le carter de distri supérieur.

Distribution sur Clio 1.2 16V (D4F722)

Il est maintenu par 4 vis que l’on peut apercevoir sur la photo suivante :

Attention à ne pas arracher la durite d’essence qui passe à côté…

Distribution sur Clio 1.2 16V (D4F722)

On peut ainsi voir notre poulie d’AAC et surtout… les repères de distri.

Si vous êtes en face c’est parfait, sinon on vire la pige, on fait tourner le vilo et on repige une fois aligné.

Retrait de la poulie de Vilo

Distribution sur Clio 1.2 16V (D4F722)

Si notre moteur est correctement pigé on peut retirer notre poulie de vilo :

Distribution sur Clio 1.2 16V (D4F722)

On peut enfin apercevoir notre distri o/

(et constater que nous sommes bien alignés)

Retrait des carters de distri

En plus du carter alu il y a 2 autres carters à retirer (ils sont les un sous les autres). Les voici en photo avec l’emplacement des vis :

Distribution sur Clio 1.2 16V (D4F722)

Démontage de la distribution

On commence par marquer notre courroie / poulie / carter :

Distribution sur Clio 1.2 16V (D4F722)

Il faut ensuite retirer le galet tendeur (vis visible en haut à gauche) :

Distribution sur Clio 1.2 16V (D4F722)

Distribution sur Clio 1.2 16V (D4F722)

Retrait de la pompe à eau

Dans un premier temps on va commencer par purger notre circuit. Placez un récipient sous votre radiateur, au niveau des durites. Pour purger le circuit nous avons retiré la purge inférieure de radiateur. Lorsque ça nous coule plus assez défaite la durite supérieure du bocal, placez votre de sorte à boucher le trou du bocal et soufflez dans le tuyau pour chasser l’eau. Lorsque ça ne coule plus, replacer la durite correctement. Vous pouvez aussi défaire la durite au niveau du boitier de sortie d’eau et refaire la même chose.

Afin de pouvoir retirer la pompe à eau nous allons devoir retirer le compresseur de clim, ou du moins le déplacer 😀. Il y a 3 longues vis à extraire, une sur le dessus et 2 dessous. Elles sont facilement accessibles.

Distribution sur Clio 1.2 16V (D4F722)

Une fois fait nous nous retrouvons dans cette situation, ce qui nous permet de défaire la vis de maintien du coude de pompe à eau :

Distribution sur Clio 1.2 16V (D4F722)

Afin de pouvoir retirer le coude au niveau de la pompe à eau nous devrons retirer le support de compresseur. Il est également maintenu par 3 vis.

Pour le retirer vous devez donner du mou au support d’alternateur (vous pouvez aussi l’enlever en entier mais c’est perdre du temps pour pas grand chose 😉 ).

Distribution sur Clio 1.2 16V (D4F722)

La pompe est maintenue par 8 vis et par 2 petits picots qui servent de guide.

La pompe retirée :

Distribution sur Clio 1.2 16V (D4F722)

C’est tout vide ici :-p :

Distribution sur Clio 1.2 16V (D4F722)

N’oubliez pas de nettoyer le plan de joint pour éviter toute fuite par la suite.

Marquage de la nouvelle courroie

Le marquage n’est pas obligatoire mais fortement recommandé car il permet de s’assurer au premier coup d’oeil s’il y a un soucis de décallage.

Distribution sur Clio 1.2 16V (D4F722)

Avant de remonter l’ensemble nous allons commencer par reporter les marques de l’ancienne courroie sur la nouvelle courroie. Pensez bien au sens de celle ci ;) .

Distribution sur Clio 1.2 16V (D4F722)

Remontage

Une fois fait vous pouvez repositionner votre pompe en n’oubliant pas le joint ! Pour le serrage nous l’avons fait en plusieurs fois et en escargot.

Poser le nouveau galet tendeur en position détendue.

Il y a une encoche dans le haut moteur dans laquelle une partie du galet tendeur va venir se figer :

Distribution sur Clio 1.2 16V (D4F722)

On repositionne la courroie en s’alignant dans les repères.

Distribution sur Clio 1.2 16V (D4F722)

Pour tendre le galet avec une clé allen faite tourner l’excentrique de sorte à tendre correctement votre courroie. Votre courroie ne doit pas pouvoir se vriller de plus de 45° une fois le galet mis en position « courroie tendue ».

Sur le galet il y a une sorte de qui sera aligné avec un des points visible sur l’autre partie du galet.

Distribution sur Clio 1.2 16V (D4F722)

En photo le galet en position courroie détendue / courroie tendue :

Distribution sur Clio 1.2 16V (D4F722)

  • Remontez le support de compresseur
  • Resserrez le support d’alternateur
  • Revissez le coude sur le support de clim
  • Remontez le compresseur de clim
  • Remontez la poulie de vilo
  • Retirez la pige

Si pour vous tout est OK on va pouvoir faire un premier test.

Avec une grosse douille faite faire plusieurs tours au vilo afin de voir si rien ne tape.

  • si pas de bruit suspect : c’est ok sinon…
  • Remontez les carters plastiques
  • Remontez la courroie d’alternateur en la tendant correctement
  • Remontez la courroie de compresseur en la tendant correctement également ( elle doit pouvoir vriller de 90°)
  • Remontez la durite du radiateur (ce serait con de l’oublier )
  • Remontez le carter supérieur
  • Remontez le support moteur, en commençant par serrant le coté moteur
  • Descendez votre moteur pour que le moteur porte via le support, faites bouger le moteur avec votre main afin qu’il se place correctement
  • Vous pouvez alors serrer votre support coté chassis

Ultime test…

  • débranchez le boitier d’allumage
  • tentez de démarrer la voiture avec la clé

Si ça tape pas… Niquel, c’est calé !

Remplissage et purge du circuit

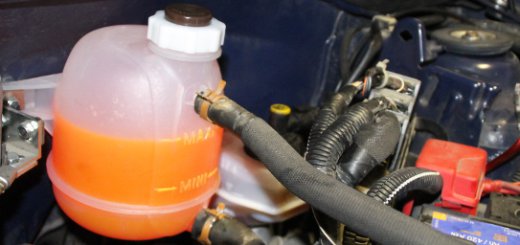

Commencez par remplir votre bocal au maximum. Pressez la durite inférieure du radiateur afin de pomper le circuit pour chasser l’air au maximum. Lorsque le niveau diminue remettez du liquide.

Démarrez votre moteur et laissez tourner.

Surveillez le niveau (et maintenez entre le mini et le maxi), ouvrez vos vis de purge pour chasser l’air (dès que du liquide sors refermez vos vis ^^ ).

Il faut que le ventilateur se déclenche 2x afin d’être sur que l’ensemble des bulles d’air on été chassées.

Le circuit contient 4L de liquide.

Une petite photo pour terminer :

Distribution sur Clio 1.2 16V (D4F722)
